Speicherverwaltung mit der MMU
B.1.5 Anordnung von MMU und Ein-/Ausgabebereich im Speicher

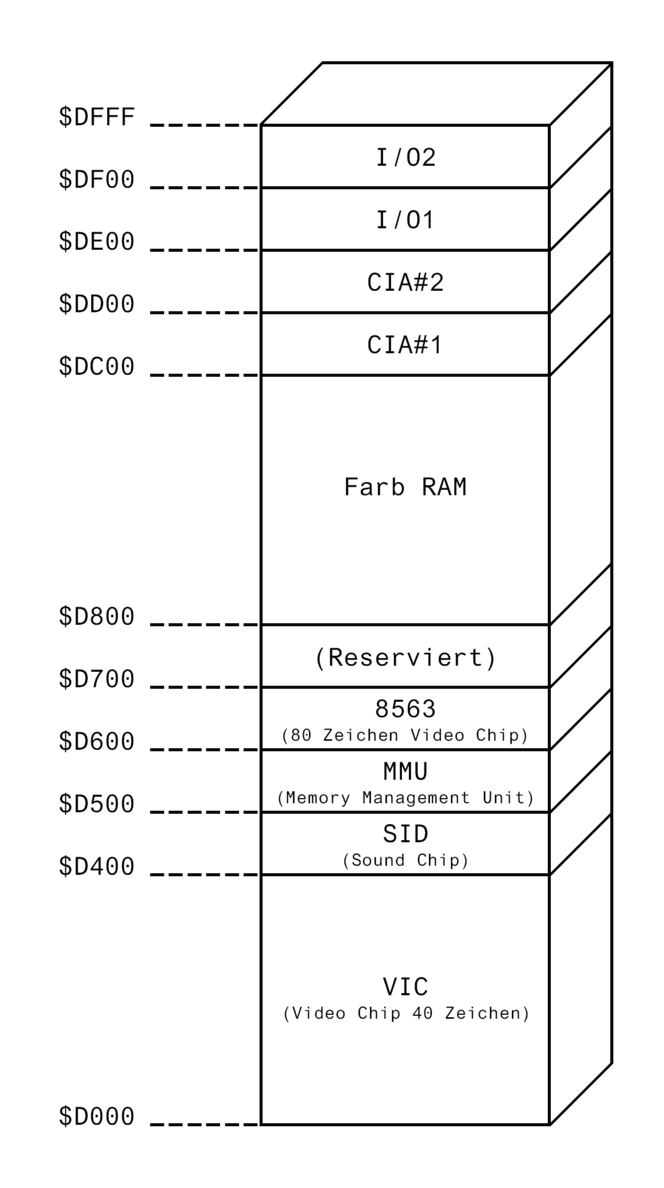

Der in Bild B.2 gezeigte Ein-/Ausgabe-Speicherbereich
(I/O-Bereich) ist eine vergrößerte Darstellung des in Bild B.1 als "I/O
und Character ROM" gekennzeichneten Bereiches.
Wenn der I/O-Bereich zugeschaltet ist, können VIC, SID, alle sonstigen Ein-/Ausgabeeinrichtungen sowie die zusätzlich eingefügten MMU-Register angesprochen werden. Alle I/O-Funktionen sind an der Stelle verblieben, wo sie beim C64 waren mit Ausnahme der MMU, die hinzugefügt wurde.
Mit Ausnahme von 4 Registern, die beim C128-Modus in der Zero Page angeordnet wurden, sind die neuen MMU-Register bei ungenutzten Adressen des I/O-Bereichs angelegt.
Wenn der I/O-Bereich zugeschaltet ist, können VIC, SID, alle sonstigen Ein-/Ausgabeeinrichtungen sowie die zusätzlich eingefügten MMU-Register angesprochen werden. Alle I/O-Funktionen sind an der Stelle verblieben, wo sie beim C64 waren mit Ausnahme der MMU, die hinzugefügt wurde.
Mit Ausnahme von 4 Registern, die beim C128-Modus in der Zero Page angeordnet wurden, sind die neuen MMU-Register bei ungenutzten Adressen des I/O-Bereichs angelegt.
Hinweis: Die im letzten Satz angesprochenen 4 Register liegen natürlich nicht in der Zero Page, sondern ab $FF00.
Auszug aus dem Commodore C128 (D) Bedienungshandbuch: Seite B-6 bis B-7
Überarbeitet und korrigiert von WTE
